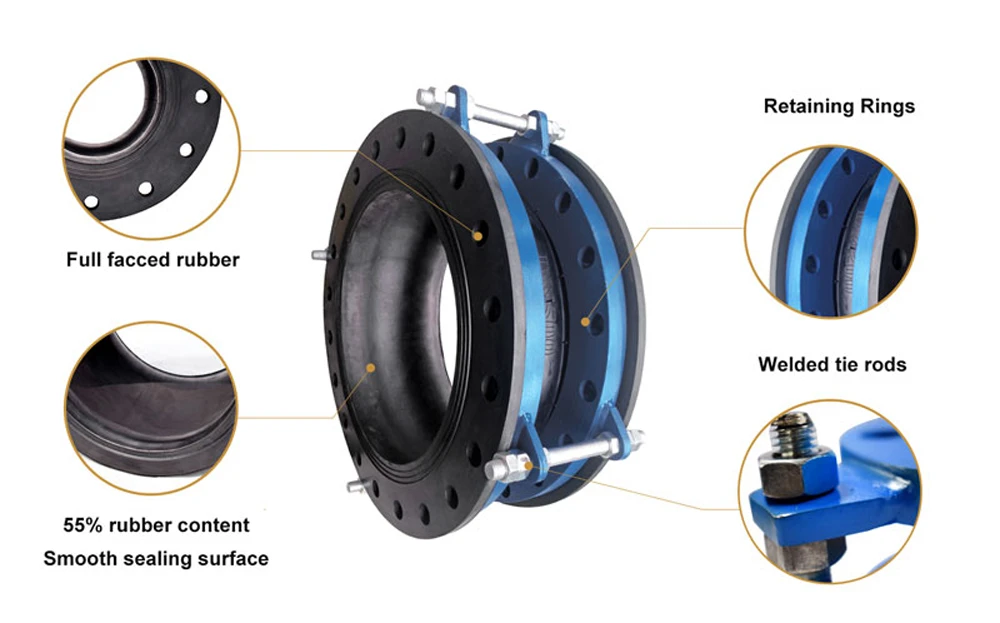

スプール型ゴム伸縮継手





いいえ	名前	材料
1	フランジ	Q235、SS304、SS316、PVC
2	内外ゴム	NR、NBR、EPDM、FKM、PTEF、IIR、CR
3	補強コード	ナイロンタイヤコード
4	ロッド	炭素鋼、ダクタイル鋳鉄、ステンレス鋼





スプール型ゴム伸縮継手は、次のような優れた物性を持っています。

1.耐圧性、耐食性、耐高温性、耐油性があり、さまざまな複雑な作業環境に適応できます。

2.衝撃吸収と騒音低減により音の伝播を効果的に遮断し、パイプラインシステムの振動と騒音を低減します。

3.高品質のゴム材料と高強度の金属構造を使用した優れたシール性能により、しっかりとした接続を確保し、媒体の漏れを防ぎます。





サイズ		長さ	動作中の許容動作
mm	インチ	mm	軸圧縮 mm	軸方向の伸び mm	横方向の動き mm	たわみ角 mm
32	1 1/4	95	15	10	12	15度
40	1 1/2	95	15	10	12	15度
50	2	105	15	10	12	15度
65	2 1/2	115	15	10	15	15度
80	3	135	15	10	15	15度
100	4	150	20	12	15	15度
125	5	165	20	12	15	15度
150	6	180	20	12	15	15度
200	8	210	25	16	20	15度
250	10	230	25	16	20	15度
300	12	245	25	16	20	15度
350	14	255	25	16	20	15度
400	16	255	25	16	20	15度
450	18	255	25	16	20	15度
500	20	255	25	16	20	15度
600	24	260	25	16	20	15度
700	28	260	25	16	20	15度
800	32	260	25	16	20	15度
900	36	260	25	16	20	15度
1000	40	260	26	18	20	15度



注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送信することでカスタマイズできます。ご注文時にご指定ください。













スプールタイプのゴム製伸縮継手は、給排水、循環水、空調設備、防火、製紙、製薬、石油化学、船舶、ポンプ、コンプレッサー、ファン、その他のパイプラインシステムで広く使用できます。通常タイプは｛｝｝～115までの空気、圧縮空気、水、海水、油、酸、アルカリなどの輸送に使用されます。媒体や油、濃酸、アルカリの輸送には特殊ゴム製フレキシブルジョイントが使用されます。 、および -30 ～ 250 を超える固体材料。
